A chave para a seleção precisa da cerâmica não é ser “mais dura”, mas sim ser mais “adequada”

Na sabedoria convencional, avaliar o desempenho da cerâmica avançada muitas vezes se resume a uma única palavra: “difícil”. Isto dá origem a uma intuição aparentemente lógica: quanto maior a dureza do material, mais resistentes ao desgaste e duráveis ​​serão os componentes cerâmicos de precisão resultantes.

No entanto, em aplicações práticas de engenharia industrial, esta lógica de seleção unidimensional frequentemente leva a falhas catastróficas graves. Muitas empresas buscam apenas parâmetros de “alta dureza” ao comprar ou projetar componentes cerâmicos estruturais. Consequentemente, essas peças sofrem lascas, trincas precoces ou fraturas repentinas durante a operação real, resultando em uma vida útil muito abaixo das expectativas.

A questão não é que o material cerâmico em si seja inferior, mas sim que a lógica de seleção tradicional ignora completamente a complexidade multidimensional das condições reais de trabalho. A chave para a seleção de cerâmicas de precisão nunca foi buscar o material “mais duro” final, mas sim identificar o perfil mecânico “mais adequado”.

1. Por que uma abordagem “centrada na dureza” leva à falha de engenharia?

Do ponto de vista da física dos materiais, a dureza refere-se fundamentalmente à capacidade de um material de resistir à deformação plástica localizada, arranhões e indentação. Em ambientes laboratoriais relativamente ideais, como testes de atrito puro ou desgaste por atrito, a dureza é de fato o principal indicador que rege a resistência ao desgaste.

No entanto, as condições operacionais industriais do mundo real são muito mais complexas do que os ambientes de laboratório controlados. Quando componentes cerâmicos de precisão (como núcleos de válvulas cerâmicos, buchas especializadas ou braços robóticos semicondutores) operam em altas velocidades ou em dinâmicas de fluidos complexas, eles suportam simultaneamente uma combinação de tensões severas:

• Impacto mecânico e vibração de alta frequência: Cargas transitórias podem facilmente desencadear concentrações de tensão no material.
• Flutuações severas de temperatura: Ciclos térmicos frequentes geram imenso estresse térmico instantâneo internamente.
• Corrosão Química Média: Ácidos fortes, álcalis ou ambientes químicos complexos comprometem e enfraquecem os limites dos grãos.

Sob estas condições complexas combinadas, se um material cerâmico possuir apenas dureza extrema, mas não tiver capacidade adequada de absorção de energia e capacidade de amortecimento, ele não poderá dissipar energia através da deformação plástica no momento do impacto. Como resultado, as microfissuras se propagam a uma velocidade extrema através do interior.

Maior dureza é quase sempre acompanhada por maior fragilidade, tornando o material altamente suscetível a fraturas frágeis catastróficas. Esta é a causa raiz pela qual certas cerâmicas de alta dureza parecem resistentes ao desgaste, mas na prática são completamente não duráveis.

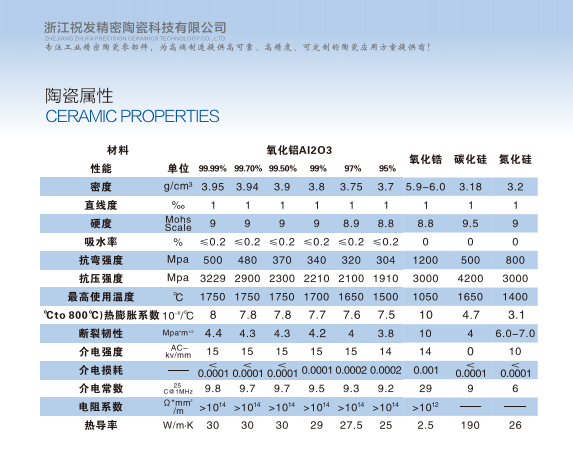

2. A matriz mecânica quadridimensional que determina a vida útil da cerâmica

A avaliação da vida útil a longo prazo dos componentes cerâmicos de precisão deve basear-se em uma avaliação abrangente dos seguintes quatro parâmetros mecânicos principais, em vez de uma única métrica:

• Dureza Vickers (HV): Estabelece a linha de base para a resistência ao desgaste e a arranhões do material.
• Resistência à fratura (K_IC): Mede a capacidade do material de resistir à propagação instável de trincas sob impacto repentino, vibração ou concentração de tensão. Este é o limiar crítico que determina se um componente sofrerá uma “morte súbita” estrutural abrupta.
• Coeficiente de Expansão Térmica (CTE) e Resistência ao Choque Térmico: Determina se a cerâmica irá gerar tensão interna residual letal devido à incompatibilidade térmica durante a ciclagem térmica ou quando montada com componentes metálicos.
• Estabilidade Química: Influencia diretamente a confiabilidade química a longo prazo e a integridade da superfície de peças cerâmicas que operam em meios de alta temperatura, altamente corrosivos ou fortemente oxidantes.

Resumindo: a dureza determina a “resistência ao desgaste”, a tenacidade determina a “vida útil à fratura”, enquanto os atributos térmicos e químicos determinam a “vida útil final”.

3. Por que o 'desempenho equilibrado' supera as 'especificações extremas' na engenharia

Na ciência avançada de materiais, praticamente nenhum material pode reivindicar domínio absoluto em todas as categorias de desempenho. A prática da engenharia demonstra consistentemente que levar um único atributo ao seu limite absoluto exige inevitavelmente um forte compromisso em outras frentes críticas.

Por exemplo, maximizar a dureza a um grau extremo reduz drasticamente a tenacidade à fratura, deixando o componente altamente frágil. Por outro lado, as tentativas de engenharia para maximizar a tenacidade (como por meio de tenacidade por transformação de fase específica ou engrossamento de grão) muitas vezes sacrificam a dureza basal e a resistência ao desgaste. Além disso, materiais personalizados com esses limites extremos de desempenho sofrem com custos de matéria-prima exponencialmente mais altos e imensas dificuldades na subsequente retificação e usinagem de diamante de precisão, fazendo com que as despesas totais de fabricação fiquem fora de controle.

Consequentemente, uma estratégia de seleção madura e científica para cerâmicas de precisão deve ser baseada em uma compreensão granular do ambiente operacional – buscando o equilíbrio ideal entre dureza, tenacidade, dinâmica térmica, custo e usinabilidade, em vez de selecionar cegamente o parâmetro bruto mais alto.

4. A distinção essencial: processando segredos além da composição química

Uma armadilha frequente na aquisição é assumir que todas as cerâmicas que partilham o mesmo nome – como 'Alumina (Al2O3)' ou 'Zircónia (ZrO2)' – possuem perfis de desempenho idênticos. Na realidade, mesmo com composições químicas idênticas, variações nos processos de fabricação podem produzir microestruturas e comportamentos mecânicos macroscópicos muito diferentes.

Fatores como densidade aparente, distribuição de tamanho de grão, fases de limite de grão e a tecnologia de sinterização utilizada - seja sinterização sem pressão, prensagem a quente ou prensagem isostática a quente (HIP) - determinam diretamente a presença de microporos internos ou microfissuras que determinam a integridade estrutural.

5. Voltando aos Fundamentos: Personalização Afinada com Base em Cargas de Trabalho Reais

A metodologia mais confiável para mitigar falhas de engenharia e desbloquear o valor máximo da cerâmica de precisão é afastar-se da adoração de parâmetros e retornar a uma análise profunda do ambiente de aplicação:

1. Ambientes de alto desgaste e baixo impacto: A seleção deve priorizar alumina de alta pureza ou carboneto de silício, aproveitando sua excelente dureza Vickers para proteger a linha de base do desgaste.
2. Alto impacto mecânico ou vibrações pesadas: A resistência à propagação de fissuras (fratura anti-frágil) torna-se o objetivo principal. Zircônia ou nitreto de silício, com resistência à fratura superior, são as escolhas ideais.
3. Variações instantâneas severas de temperatura: A prioridade deve ser transferida para materiais com baixos coeficientes de expansão térmica e alta condutividade térmica (como nitreto de silício ou carboneto de silício) para obter uma combinação térmica ideal.

Conclusão

O valor industrial da cerâmica de precisão nunca reside num único parâmetro “bonito” alcançado num ambiente laboratorial isolado. Ele decorre inteiramente de sua estabilidade de desempenho e confiabilidade de longo prazo durante operação prolongada em uma arquitetura industrial específica.

A seleção perfeita de materiais de engenharia nunca se trata de empilhar cegamente a dureza; trata-se da integração científica de métricas multidimensionais. No mundo da cerâmica avançada, lembre-se sempre: a dureza determina a resistência ao desgaste, a tenacidade determina a sobrevivência e o equilíbrio dinâmico do desempenho abrangente determina o resultado final.
