No mundo microscópico da fabricação de semicondutores, a evolução dos processos em nanoescala não é apenas uma competição de resolução fotolitográfica, mas também uma batalha secreta da ciência dos materiais subjacentes. À medida que a fabricação de chips continua avançando em direção a processos de 3 nm e abaixo, o ambiente do processo está passando por testes extremos – vácuo ultra-alto, plasma altamente corrosivo e estresse térmico suficiente para causar deformação em nível de mícron.

Neste contexto, os materiais metálicos e orgânicos tradicionais estão gradualmente a retirar-se da fase tecnológica central devido a limitações nas suas propriedades físicas. Os componentes cerâmicos de precisão tornaram-se uma "pedra angular rígida" indispensável em equipamentos semicondutores devido à sua alta dureza, alto módulo de elasticidade, resistência à corrosão e excelente estabilidade térmica. De acordo com dados da indústria, a participação no valor dos componentes cerâmicos de precisão em equipamentos semicondutores avançados saltou para cerca de 16%. Não se trata mais apenas de uma substituição de peças, mas de uma revolução material relacionada à segurança da cadeia industrial e ao limite superior do processo.

一、从高纯氧化铝到功能性氮化物的跨越

半导体设备对陶瓷的需求并非单一维度，而是根据刻蚀、沉积、光刻等不同工序的物理边界，形成了以氧化铝、氮化铝、氧化锆等为核心的材料矩阵。

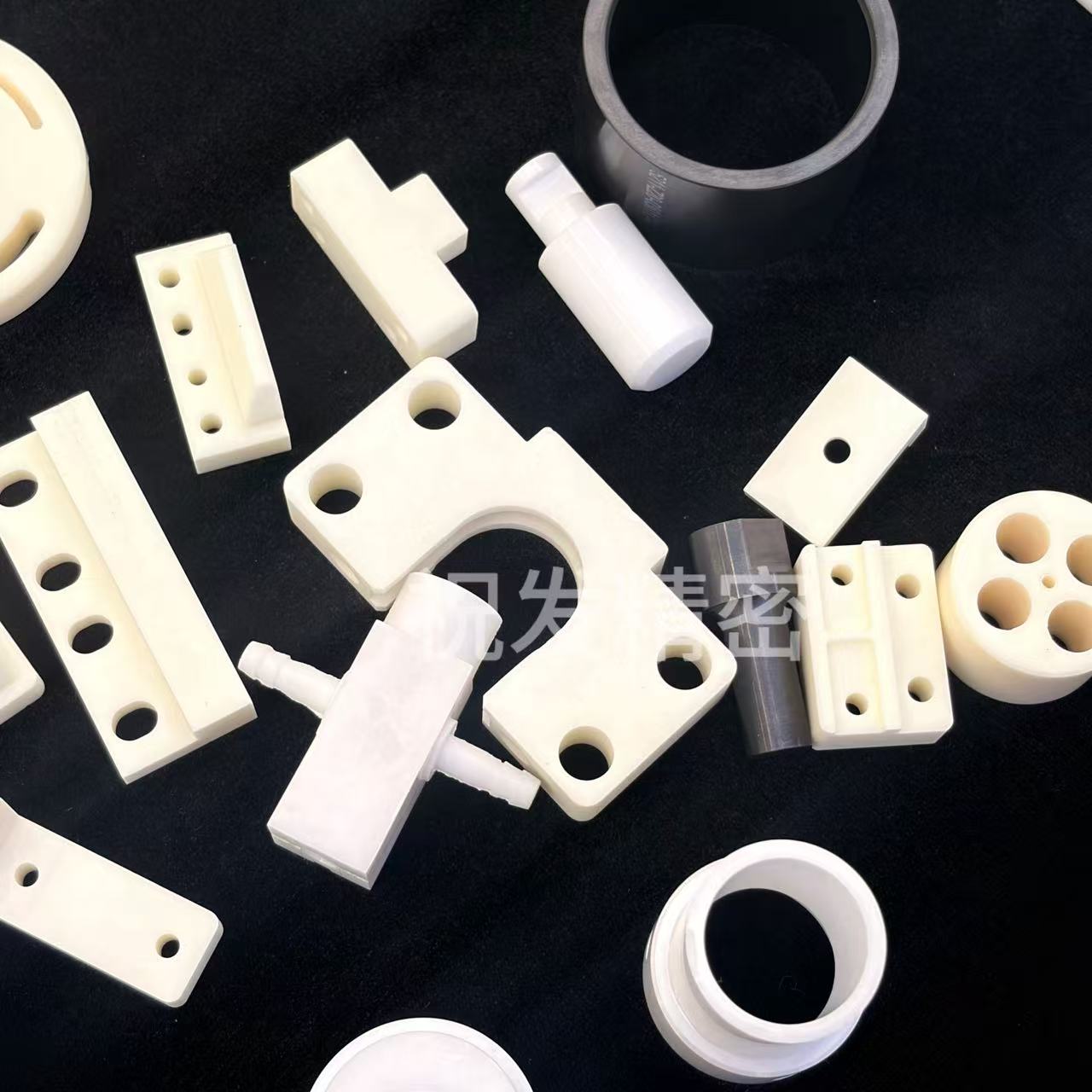

Como a cerâmica de óxido mais utilizada, o valor central da alumina de alta pureza reside na sua "extrema inércia química". No processo de ataque a seco, o plasma à base de flúor ou à base de cloro produzirá forte erosão química da cavidade. A alumina de alta pureza com pureza superior a 99,9% pode não apenas resistir à erosão do plasma, controlando o teor de impurezas, mas também evitar efetivamente a contaminação secundária do wafer por íons metálicos. Este material, que equilibra custo e desempenho, é amplamente utilizado em bicos de gás, placas de distribuição e revestimentos de cavidades.

Porém, quando o processo envolve troca de calor severa, o nitreto de alumínio apresenta vantagens insubstituíveis. Sendo um nitreto com alta condutividade térmica e excelentes propriedades de isolamento, seu coeficiente de expansão térmica corresponde surpreendentemente ao do silício monocristalino. Essa correspondência reduz bastante o risco de deformação da borda do wafer devido ao estresse térmico durante o processamento de wafers de 12 polegadas. Atualmente, o nitreto de alumínio tornou-se um material estratégico para a fabricação de mandris eletrostáticos e aquecedores de alto desempenho, o que determina diretamente o limite superior de uniformidade de temperatura no processo.

Além disso, para embalagens downstream e elos de transmissão de precisão, a zircônia se destaca por sua rara alta tenacidade entre os sistemas cerâmicos. Através de processos de tenacidade, como a estabilização de ítrio, a zircônia supera a fragilidade natural da cerâmica, permitindo-lhe suportar vibrações de alta frequência e impactos físicos na fabricação de cutelos, rolamentos e válvulas de cerâmica de precisão, ampliando significativamente o tempo médio entre falhas do equipamento.

2. Apoiar a capacitação do processo ao longo do ciclo de vida

A aplicação de cerâmica de precisão não é uma substituição isolada, mas está profundamente enraizada em todo o ciclo de vida da fabricação de semicondutores.

em Link de gravação frontal , Como um componente chave para proteger a borda do wafer e corrigir o campo de fluxo de plasma, o anel de foco deve manter estabilidade absoluta de tamanho em ambientes extremos. O anel de foco feito de cerâmica de precisão pode reduzir significativamente a frequência de substituição de consumíveis, melhorando assim a disponibilidade da máquina.

em Sistema de máquina de litografia Entre eles, as cerâmicas de precisão são os “heróis dos bastidores” que buscam o máximo silêncio e precisão. Para obter precisão de alinhamento em nível nanométrico, o estágio da peça da máquina de fotolitografia requer rigidez específica extremamente alta e baixo coeficiente de expansão térmica. Trilhos-guia, espelhos quadrados e ventosas a vácuo feitas de carboneto de silício e nitreto de silício garantem que, durante movimentos de varredura em alta velocidade, o sistema não gere deslocamentos de deslocamento suficientes para afetar o rendimento devido ao pequeno calor.

em Processo de embalagem back-end , a cerâmica de precisão também desempenha um papel fundamental. Tomando a ligação do fio como exemplo, a resistência ao desgaste e a capacidade anti-adesão da faca separadora de cerâmica sob operação em alta velocidade estão diretamente relacionadas à confiabilidade do fio de ligação. A cerâmica à base de zircônia garante que cada fio de ouro tão fino quanto um fio de cabelo possa ser ancorado com precisão devido ao seu excelente controle de rugosidade superficial e resistência física.

3. Avanço tecnológico sob a onda da localização

De uma perspectiva global, o mercado topo de gama da cerâmica de precisão tem sido ocupado há muito tempo por alguns gigantes do Japão, dos Estados Unidos e da Europa. No entanto, com o ajuste profundo da cadeia global da indústria de semicondutores, a cerâmica de precisão nacional está inaugurando um período dourado de transformação da "pesquisa e desenvolvimento laboratorial" para a "industrialização e produção em massa".

Atualização dos processos de fabricação: As empresas nacionais estão gradualmente conquistando a tecnologia de processo completo, desde a preparação de pós de alta pureza até a moldagem avançada. Especialmente no campo da cerâmica de nitreto de silício sinterizada sob pressão de ar de grande porte, os avanços tecnológicos nacionais quebraram a dependência de longo prazo das importações e alcançaram o controle independente dos componentes principais.

Avanços bidirecionais em tamanho e precisão: Com a expansão em grande escala das fábricas de wafer de 12 polegadas, a demanda por peças cerâmicas de grande diâmetro e formato especial aumentou. A futura competição tecnológica se concentrará em como garantir a liberação uniforme de tensões internas em componentes de grande porte e obter acabamento superficial em nanoescala por meio de retificação de diamante e processamento de microfuros a laser.

"Desmetalização" e purificação ultra-elevada: Para lidar com processos de fabricação mais avançados, os materiais cerâmicos estão caminhando para "4N (99,99%)" ou pureza ainda maior. A redução de impurezas de metais residuais nos materiais tornou-se a única maneira de melhorar o rendimento de chips de processos avançados.

Promover o “avanço” da indústria com o “refinamento” de materiais

As cerâmicas de precisão não são apenas componentes de equipamentos semicondutores, mas também a origem do material que sustenta a moderna indústria microeletrônica. Para engenheiros de equipamentos, um conhecimento profundo das propriedades físicas e químicas dos materiais cerâmicos é a base para otimizar o desempenho da máquina; para os decisores de compras, estabelecer uma cadeia de abastecimento de cerâmica estável e de alta qualidade é a chave para evitar riscos de interrupção do fornecimento e melhorar a competitividade global do custo de propriedade.

À medida que o mercado de cerâmica avançada de grau semicondutor da China avança para centenas de bilhões, estamos testemunhando um salto da "importação de materiais" para a "exportação de tecnologia".
