Mesmo quando componentes cerâmicos de precisão semicondutores (como óxido de alumínio (Al₂O₃), nitreto de silício (Si₃N₄) e carboneto de silício (SiC)) alcançam um acabamento espelhado após usinagem de precisão, eles não podem ser implantados diretamente em equipamentos de fabricação de wafer de núcleo (por exemplo, Etchers, sistemas CVD).
Em vez disso, eles devem passar por um processo de purificação ultralimpo incrivelmente complexo e caro. Este requisito é impulsionado não apenas pela política de “tolerância zero” da indústria de semicondutores para a contaminação de wafers, mas também pelas características microestruturais únicas – ou seja, a natureza frágil e a porosidade inerente – da cerâmica avançada. Este artigo fornece uma análise profunda das principais causas e barreiras técnicas por trás do alto custo da limpeza de cerâmicas semicondutoras.

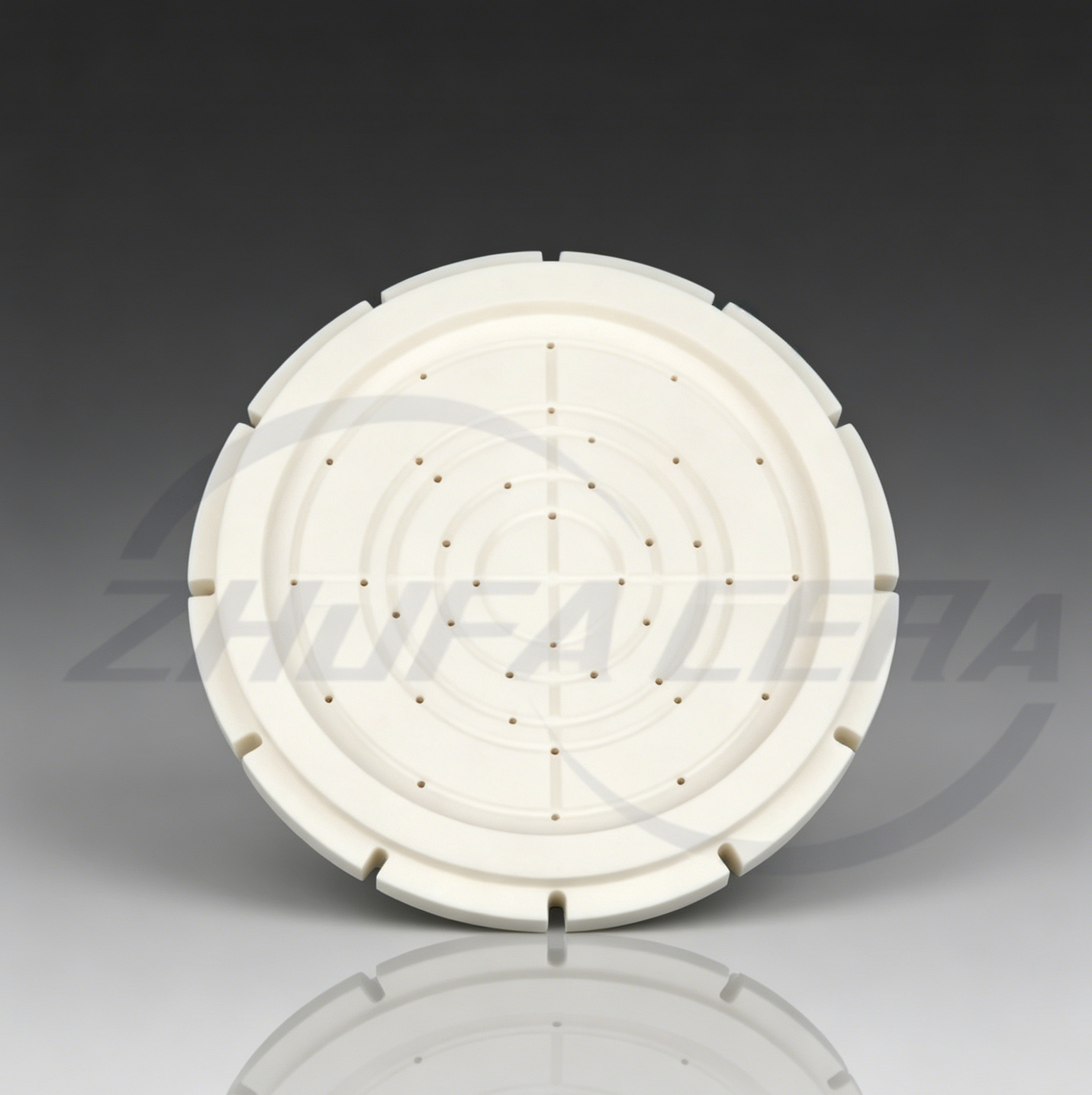

Componentes cerâmicos semicondutores representativos
- A ameaça dos “resíduos microscópicos”
Na fabricação avançada de wafers de nós (por exemplo, 3nm, 5nm), mesmo a contaminação física ou química subnanométrica pode levar a uma perda catastrófica de rendimento. Os processos de usinagem padrão – como torneamento, fresamento, retificação e polimento – deixam para trás três tipos principais de contaminantes críticos na superfície cerâmica:
- Íons metálicos de transição (os mais fatais): O desgaste das ferramentas de corte de metal duro e o contato com acessórios introduzem íons metálicos como Cobre (Cu), Ferro (Fe), Cromo (Cr) e Níquel (Ni). Se esses íons volatilizarem dentro da câmara de vácuo e se difundirem no substrato de silício, eles degradarão o desempenho elétrico dos dispositivos semicondutores, causando graves correntes de fuga ou ruptura dielétrica.
- Resíduos Médios Químicos e Orgânicos: Fluidos de usinagem, pastas de polimento, óleos antiferrugem e refrigerantes deixam para trás compostos orgânicos macromoleculares complexos. Quando expostos ao ambiente de plasma de alto vácuo e alta intensidade de uma câmara de processo, esses produtos orgânicos sofrem rápida liberação de gases. Isso desestabiliza os níveis de vácuo da câmara e contamina todo o ambiente de processamento do wafer.
- Partículas Submícron: Resíduos cerâmicos finos e micropós são gerados naturalmente durante a usinagem. Mesmo uma partícula de 0,1 mícron (µm) caindo sobre a superfície de um wafer pode bloquear circuitos fotolitográficos precisos, criando sombras ópticas fatais ou curtos-circuitos elétricos.
- Características do Material: Porosidade e Microfissuras Frágeis
Ao contrário dos metais tradicionais, as cerâmicas avançadas possuem características microestruturais intrínsecas que as tornam altamente propensas a reter contaminantes.
Microporosidade e Ação Capilar
Mesmo com sinterização por prensagem isostática de alta densidade (CIP) ou prensagem a quente (HP), os microvazios persistem inevitavelmente ao longo dos limites e superfícies dos grãos cerâmicos. Sob as altas pressões da usinagem mecânica, os fluidos de corte e os óleos são introduzidos profundamente nesses microporos por intensas forças capilares. O enxágue convencional de superfície remove apenas a sujeira superficial; contaminantes presos profundamente nos poros vazarão continuamente mais tarde, sob operações de ferramentas de alto vácuo e alta temperatura.
Tensão de usinagem e microfissuras
Devido à extrema dureza e fragilidade da cerâmica industrial, a remoção mecânica de material (especialmente lixamento e polimento) depende da microfratura. Isso deixa para trás uma rede de microfissuras submicrométricas e subterrâneas. Essas microfissuras atuam como bolsas ideais para capturar pequenas partículas. Além disso, durante o rápido ciclo térmico do processamento de semicondutores, essas fissuras se expandem e contraem, agindo como um “fole” que expele continuamente íons de impureza presos na câmara.
- Fatores de Custo: Quebrando o Processo e as Barreiras Econômicas
A limpeza de grau semicondutor justifica seu alto custo por meio de uma combinação de consumo de produtos químicos ultrapuros, controles ambientais rigorosos e metrologia de capital intensivo.
| Fase de Limpeza | Processo principal e requisitos técnicos | Análise de direcionadores de custos |
| 1. Desengordurante orgânico e solvente | Limpeza ultrassônica em vários estágios e multifrequência utilizando solventes orgânicos de ultra-alta pureza (UHP) (por exemplo, IPA, acetona) ou surfactantes de alta qualidade. | • Consumo massivo de produtos químicos altamente voláteis e de qualidade eletrônica. • Investimento substancial de capital em sistemas à prova de explosão e equipamentos de recuperação de solventes. |
| 2. Gravura Ácida Inorgânica Profunda | Formulações misturadas de ácidos fortes UHP usadas para micro-condicionar a camada superficial de cerâmica, dissolvendo à força íons metálicos profundamente incrustados sem comprometer as tolerâncias dimensionais em nível de mícron. | • Requer ácidos de grau UP-S/UP-SS (grau eletrônico), que custam dezenas de vezes mais que seus equivalentes industriais. • Exige hardware automatizado e altamente preciso para controle de temperatura ácida e tempo de residência. |
| 3. Enxágue com água ultrapura (UPW) | Enxágue de transbordamento em cascata em vários estágios usando UPW com uma resistividade de 18,2 MΩ·cm, continuado até que a condutividade do efluente atenda às rigorosas especificações de linha de base. | • Altos custos de serviços públicos: a geração de água de 18,2 MΩ·cm requer extensa RO (Osmose Reversa) multiestágio e resinas de troca iônica de grau nuclear. • Elevado volume de água e elevado consumo de energia eléctrica. |
| 4. Controle Ambiental e Metrologia | Toda a limpeza final, secagem com N₂ de alta pureza e embalagem a vácuo antiestática de camada dupla devem ocorrer dentro de uma sala limpa Classe 10 (ISO 4). As peças acabadas passam por amostragem rigorosa de ICP-MS e SEM. | • Enormes custos diários operacionais e de energia para sistemas de filtragem Classe 10 HVAC e ULPA. • Depreciação multimilionária e custos de manutenção para instrumentos analíticos (por exemplo, ICP-MS, SEM). |
| Usinagem Mecânica resolve o forma geométrica e tolerâncias dimensionais de um componente cerâmico. Limpeza Ultra-Limpa garante o componente pureza da superfície e estabilidade química. |
Conclusão e valor comercial
Se um fabricante tentar contornar ou cortar atalhos neste processo de limpeza de alto custo, um componente cerâmico de aparência imaculada atuará como uma fonte crônica de contaminação, uma vez instalado dentro de uma câmara de processo multimilionária. A contaminação resultante poderia descartar instantaneamente um lote inteiro de wafers de 12 polegadas de alto valor, custando centenas de milhares de dólares.
Portanto, a limpeza ultralimpa de semicondutores de alto custo não é uma etapa cosmética opcional do pós-processamento – é uma etapa crítica e inegociável. mitigação de riscos e apólice de seguro de qualidade dentro da rigorosa cadeia de fornecimento de semicondutores.
